Ouvrir un mur porteur pour agrandir une pièce, c’est le rêve de beaucoup de propriétaires qui veulent gagner en luminosité et en fluidité de circulation. Mais derrière cette envie se cache une question technique incontournable : comment calculer correctement la portée et choisir la bonne section d’IPN pour que le linteau tienne dans la durée ? Un mauvais dimensionnement ne pardonne pas, et les conséquences se voient rapidement sous forme de fissures, de portes qui coincent ou de plancher qui s’affaisse légèrement.
La portée entre deux appuis n’est qu’une donnée parmi d’autres. Le poids du plancher situé au-dessus, la présence d’un étage supplémentaire, le sens de portée des solives, la nature de la maçonnerie qui recevra les appuis : tous ces éléments influencent directement le choix du profilé. Un abaque IPN permet de comparer des profils entre eux, mais il ne remplace jamais une étude structure réalisée par un professionnel compétent. Ce guide détaille la méthode complète, du calcul théorique jusqu’à la pose sur chantier, en passant par les erreurs les plus fréquentes à éviter absolument.
En bref
- La portée libre définit la distance entre appuis, mais ne suffit jamais à elle seule à choisir la section d’IPN adaptée.
- Un abaque IPN compare des profils entre eux sous des hypothèses fixes, il ne remplace pas une note de calcul structure.
- Les charges permanentes et variables doivent être converties en charge linéique avant tout dimensionnement.
- Les appuis, souvent 20 cm minimum par côté, doivent être vérifiés au même titre que la poutre elle-même.
- La pose exige un étaiement rigoureux, un scellement adapté et un contrôle après reprise des charges.
- Le calcul reste la mission d’un bureau d’études, l’exécution celle d’une entreprise qualifiée.
abaque ipn : comment lire un tableau de charge sans se tromper
Un abaque IPN sert avant tout à comparer la capacité de plusieurs profils lorsque la portée augmente, à condition que toutes les autres hypothèses restent identiques. Chaque ligne du tableau correspond à un profil, chaque colonne représente une portée libre entre appuis, et la valeur à leur intersection donne une charge admissible selon la méthode de calcul retenue.
Cette valeur ne constitue en aucun cas une recommandation de section pour votre mur porteur. Deux poutres présentant la même portée peuvent reprendre des charges radicalement différentes selon ce qui se trouve au-dessus : une simple toiture légère n’a rien à voir avec un plancher béton surmonté d’un étage complet.
ce que l’abaque ne prend jamais en compte
Avant d’utiliser un tableau de charge, il faut comprendre ses limites. Les valeurs affichées concernent une poutre soumise à un chargement précis, avec des conditions d’appui, une nuance d’acier et un critère de déformation déterminés à l’avance.
Un abaque classique ne couvre généralement pas certains cas de figure pourtant fréquents en rénovation :
- une charge concentrée en un point précis de la poutre
- une autre poutre qui vient reposer directement sur l’IPN
- un mur maçonné aligné à l’étage supérieur
- un profilé insuffisamment maintenu latéralement
- des appuis en pierre, brique ou parpaing dont la résistance n’a jamais été vérifiée
- plusieurs travées ou un encastrement partiel
Voici un exemple de tableau comparant plusieurs profils IPN selon la portée libre, sous une charge uniformément répartie :
| Profil IPN | Poids (kg/m) | 2,5 m | 3 m | 3,5 m | 4 m |
|---|---|---|---|---|---|
| IPN 100 | 8,3 | 862 kg | 588 kg | 421 kg | — |
| IPN 140 | 14,3 | 2 922 kg | 2 011 kg | 1 458 kg | 1 097 kg |
| IPN 160 | 17,9 | 4 781 kg | 3 297 kg | 2 400 kg | 1 813 kg |
| IPN 180 | 21,9 | 7 429 kg | 5 131 kg | 3 743 kg | 2 836 kg |
Ce tableau donne un ordre de grandeur utile pour comprendre l’évolution de la capacité d’un même profil quand la portée grandit. Il reste cependant impossible d’en tirer une décision définitive sans connaître précisément la structure du bâtiment concerné.
charge surfacique, linéique et ponctuelle : les bases du calcul structurel
Une grande partie des erreurs de dimensionnement provient d’une confusion entre des valeurs qui ne représentent pas la même chose. Une charge exprimée en kilogrammes par mètre carré ne peut jamais être comparée directement à la charge totale affichée dans un abaque de poutre.
Pour un plancher, le bureau d’études commence toujours par déterminer la largeur tributaire, c’est-à-dire la portion de plancher dont les charges viennent réellement s’appliquer sur la future poutre. Cette conversion suit une logique simple : la charge linéique correspond à la charge surfacique multipliée par la largeur tributaire.
Dans un cas simplifié de charge uniforme, la charge totale répartie s’obtient en multipliant cette charge linéique par la portée. Ces relations aident à comprendre le passage d’une unité à l’autre, mais elles ne constituent jamais un dimensionnement complet à elles seules.
pourquoi deux ouvertures identiques ne se calculent pas pareil
Imaginez deux maisons voisines, chacune souhaitant une ouverture de 4 mètres. La première ne supporte qu’une toiture légère sur une construction de plain-pied. La seconde reçoit un plancher béton, un étage complet et un mur aligné juste au-dessus de l’ouverture.
La portée est rigoureusement identique dans les deux cas, mais la largeur tributaire, le poids permanent et les charges transmises aux appuis diffèrent totalement. C’est précisément la raison pour laquelle deux chantiers similaires en apparence peuvent nécessiter des profilés très différents, parfois même des familles de poutres distinctes.
Le calcul doit également distinguer les charges permanentes, liées au poids propre de la construction, des charges variables liées à l’usage, au mobilier ou aux conditions climatiques. Un plancher supportant une bibliothèque lourde ou un escalier ne se comporte pas comme une simple pièce de vie standard.
Ce type de démonstration filmée aide à visualiser le déroulé général d’un chantier, même si elle ne permet jamais de déduire la section adaptée à une autre configuration de bâtiment. Chaque maison possède sa propre logique de descente de charges.
quel ipn choisir selon la portée : 2, 3 ou 4 mètres d’ouverture
La portée permet uniquement de sélectionner une colonne dans l’abaque, jamais une ligne. Pour choisir un profil, il faut d’abord connaître les charges reprises et les conditions d’appui disponibles sur le mur existant.
Pour une ouverture de 2 mètres, une charge ponctuelle peut rester déterminante même si la portée paraît modeste. Un poteau ou une poutre secondaire arrivant sur l’IPN change complètement la donne par rapport à une charge uniformément répartie.
Pour une ouverture de 3 mètres, un plancher bois avec cloisons implique de connaître précisément la largeur tributaire et le sens des solives, deux paramètres qui modifient directement la charge transmise à la future poutre.
Pour une ouverture de 4 mètres, tout dépend de ce qui se trouve au-dessus. Une charge peut rester limitée si seule une toiture légère repose sur le mur, mais elle grimpe fortement en présence d’une dalle béton, d’un étage complet ou d’un mur maçonné aligné à l’étage supérieur.
Calculateur de linteau IPN
Estimez rapidement le profil IPN (poutrelle en I) nécessaire pour créer un linteau porteur, à partir de la portée libre, de la largeur tributaire et de la charge surfacique à reprendre.
que signifie vraiment l'appellation ipn 180
L'appellation IPN 180 désigne un profil dont la hauteur nominale avoisine 180 millimètres. Elle ne signifie absolument pas que la poutre est conçue pour une portée ou un poids précis, contrairement à ce que beaucoup imaginent en découvrant un catalogue.
Pour connaître son comportement réel, il faut consulter ses propriétés géométriques de section, sa nuance d'acier, sa portée effective, le chargement appliqué et ses conditions de maintien latéral. Deux IPN 180 posés dans des contextes différents peuvent donc afficher des marges de sécurité très éloignées l'une de l'autre.
Un article complémentaire détaille justement les différences entre linteau béton et linteau métallique, utile pour comparer les avantages respectifs de chaque solution selon la configuration du chantier.

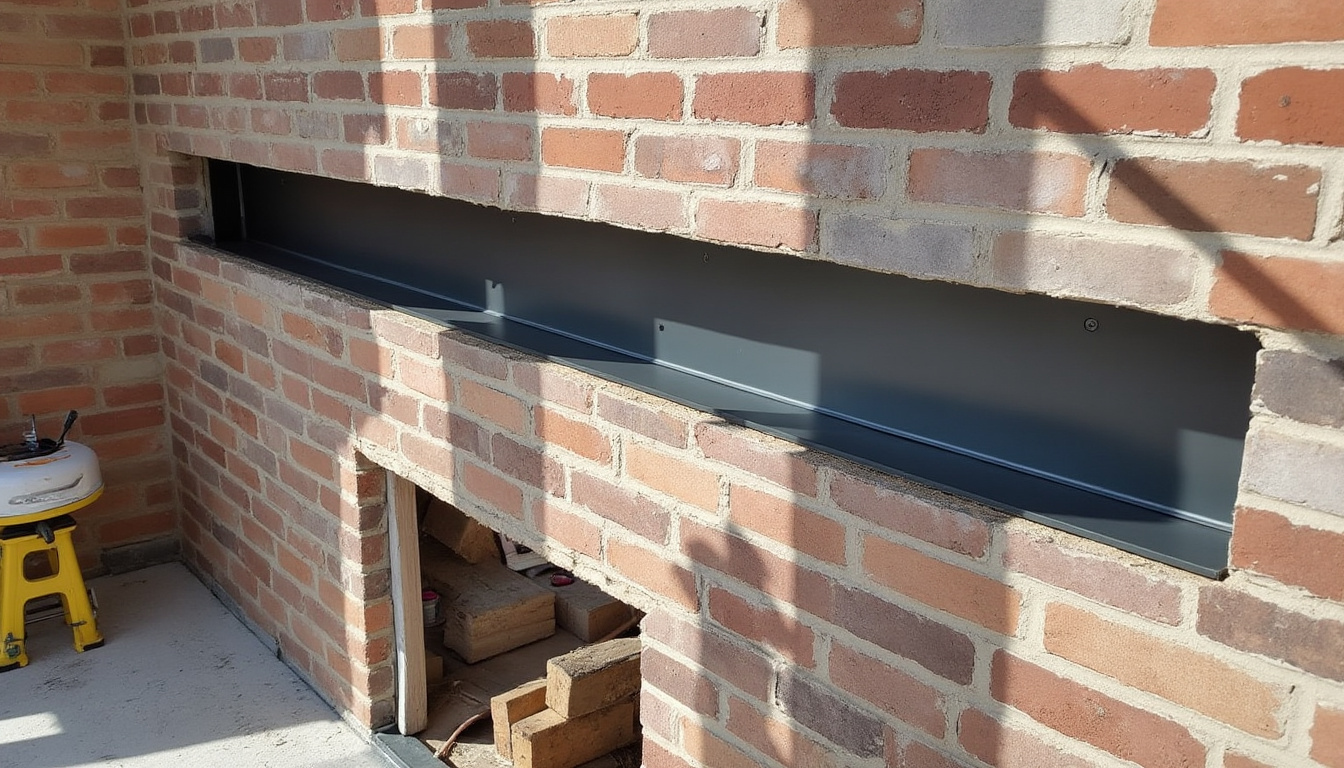

poser un ipn en toute sécurité : étaiement, appuis et scellement
La pose d'une poutre métallique ne représente qu'une partie du chantier. L'entreprise doit d'abord protéger les lieux, mettre en place un étaiement provisoire, préparer les appuis, puis ouvrir progressivement le mur selon un phasage précis établi en amont.
Une lisse de répartition est généralement posée au plafond, avec des étais positionnés tous les 80 à 120 centimètres selon la charge à reprendre. L'aplomb et le serrage progressif doivent être vérifiés avant toute découpe, jamais après.
les étapes clés d'une pose réussie
- Étaiement complet du plancher et des éléments portés au-dessus de l'ouverture
- Création des réservations d'appuis dans la maçonnerie existante
- Manutention et mise en place de la poutre au niveau, avec calage provisoire
- Scellement au mortier sans retrait ou à la résine adaptée selon le support
- Reprise progressive des charges par retrait partiel des étais
- Contrôles post-travaux : verticalité, fissures, mesure de flèche
La longueur d'appui varie selon la réaction calculée à chaque extrémité de la poutre et la résistance du support. Un mur en pierre hétérogène, un voile béton ou une maçonnerie de parpaings ne se vérifient jamais de la même façon, et un sommier ou une platine peut s'avérer nécessaire pour bien répartir l'effort.
Les premiers signes de désordre apparaissent souvent sous forme de fissures en escalier, de portes qui frottent ou d'un léger affaissement du plancher. À l'inverse, une poutre largement surdimensionnée n'est pas forcément idéale : plus lourde à manutentionner, elle transmet aussi des réactions plus importantes aux appuis existants.
qui calcule et qui pose : les rôles à bien distinguer sur le chantier
Le calcul et l'exécution restent deux missions bien distinctes, et une entreprise sérieuse ne doit jamais improviser la section ou les appuis au moment de la pose. Le bureau d'études structure analyse l'existant, réalise la descente de charges complète et dimensionne à la fois la poutre, ses appuis et les éventuels renforts nécessaires.
Selon la mission confiée, il fournit généralement une note de calcul, un plan coté de l'ouverture, le profil retenu avec sa nuance d'acier, la longueur des appuis ainsi que des préconisations de calage et de phasage pour l'étaiement.
L'architecte intervient plutôt lorsque l'ouverture s'inscrit dans une rénovation plus globale, une extension ou une redistribution importante des espaces. Il coordonne alors la conception, les démarches administratives et les différents corps de métier, tandis que le dimensionnement de la poutre reste validé par le professionnel compétent en structure.
vérifications à faire avant de signer un devis
Avant de valider un devis de pose, plusieurs points méritent une attention particulière. Une solution structurelle clairement définie permet aux entreprises de chiffrer exactement le même périmètre et de proposer des offres réellement comparables entre elles.
- La solution structurelle est-elle clairement définie sur les documents remis
- L'étaiement et les appuis sont-ils compris dans le devis
- La manutention et l'évacuation des gravats sont-elles prévues
- Les finitions sont-elles détaillées précisément
- L'entreprise possède-t-elle une assurance couvrant ce type d'activité
Dans un immeuble en copropriété, un mur porteur fait partie des parties communes, même s'il se situe à l'intérieur d'un logement privé. Toute modification nécessite une étude structurelle transmise au syndic, puis un accord de la majorité absolue en assemblée générale avant d'engager les travaux. Passer outre cette étape expose à une opposition de la copropriété, voire à des poursuites en cas de sinistre ultérieur.
Combien coûte la pose d'un IPN pour un linteau ?
Le prix d'un IPN varie généralement entre 80 et 250 euros selon la section retenue. À cela s'ajoutent l'étaiement, le scellement, la maçonnerie de reprise et souvent une étude structure entre 300 et 800 euros, indispensable pour sécuriser la solution.
Combien de temps dure la pose complète d'un linteau IPN ?
Une pose classique s'étale sur 2 à 4 jours pour une maison individuelle, en intégrant l'étaiement, la découpe progressive, la mise en place de la poutre, le scellement et les premiers contrôles avant retrait des étais.
Peut-on laisser un IPN apparent en finition ?
Oui, c'est une solution appréciée en rénovation, la poutre étant alors traitée contre la corrosion et peinte selon la teinte choisie. Il faut cependant anticiper ce choix dès l'étude car il influence parfois le positionnement exact du profil.
Un IPN peut-il créer un pont thermique sur un mur extérieur ?
Oui, l'acier étant fortement conducteur, une poutre traversant l'isolation d'un mur extérieur peut générer une déperdition localisée. Un rupteur thermique ou une reprise d'isolation autour du profil permet de limiter ce phénomène.
Faut-il un permis de construire pour poser un IPN dans un mur porteur ?
La modification d'un mur porteur ne nécessite généralement pas de permis si l'aspect extérieur du bâtiment reste inchangé, mais une déclaration préalable peut être exigée selon la commune. En copropriété, l'accord de l'assemblée générale reste obligatoire au préalable.
